A8335主机+MA193(220m)电流钳,电流量程:10~6500Aac,直径:70m,线径:6mm

法国CA8335-MA193(220)谐波测试仪特点:

4路电压及4路电流输入
可同时捕捉及记录电量参数，暂态波形和告警。
标配超大容量2G SD存储卡，可同时连续记录电量参数达1个月。
CA8335菜单含21种语言包括简/繁体中文，操作简便。
新增"启动电流"记录
实时显示电压电流波形
可测谐波至50次
闪变计算

法国CA8335-MA193(220)谐波测试仪的主要功能：

⑴波形实时显示（4路电压/4路电流）
⑵半周期有效值测量（电压和电流）
⑶操作直观
⑷自动识别电流钳
⑸可测量直流成分
⑹各相谐波的测量、计算与显示可达50次
⑺总谐波失真度（THD）的计算
⑻快速暂态捕捉（每周期的采样256点）
⑼相量图显示
⑽可测量总VA、W和Var电量值及其各相值
⑾可测量总VAh、Wh和Varh电量值及其各相值
⑿K因数计算
⒀COSφ位移功率因数(DPF)和功率因数√(PF)的计算
⒁300次的暂态捕捉
⒂闪变计算
⒃三相不平衡度计算（电流和电压）
⒄可设置告警监控电网
⒅备份和储存截屏（图像和数据）
⒆趋势图记录可输出到PC
⒇PC软件支持数据恢复读取、可实时与仪器保持通讯

法国CA8335-MA193(220)谐波测试仪设置

用户可设定仪器的通用参数（日期和时间，显示屏对比度等），
然后选择仪器的接线方式及电网类型，

接入的电流传感器会被自动识别

设置均可由屏幕。

法国CA8335-MA193(220)谐波测试仪检测

CA8335谐波分析仪能同时显示4路输入通道

波形模式

一览表

相量图

分析谐波模式

可显示总谐波畸变率及各相的相电压(U)、线电压(V)、电流(I)，视在功率(VA)的谐波分析和相对基波的百分比、有效值及相对基波成分的相位角等。

另外具"模式"，可以对造成中性线和旋转电机发热的谐波次数直接显示、分析。
总谐波畸变率

各相总谐波畸变率

功率/电能模式

可计算显示相关的功率和电能值。
可通过"START"和"STOP"键
启动和停止电能的计量统计。
可测参数：W,Var,VA, Wh,Warh,VAh, PF,DPF或cosφ和tanφ
功率测试某区间内电能积算统计

法国CA8335-MA193(220)谐波测试仪监测

监测功能可同时执行!

告警模式

告警是在设定仪器时事先定义，用户可直接设定参数及临界值。每次有告警触发时，仪器会记录日期、时间并记录报警持续时间及最大/最小值。

记录模式（Min/Max仅适用于CA8335）
当进行记录模式时，所选择的电量参数是以图形形式储存。
除此之外，屏幕上方的条形图可显示总记录时间。
记录的区间（时间）及记录时间间隔可自定义设置。

暂态模式

暂态模式可用来捕捉电压电流事件，经由设定的触发值所捕捉到的事件波形(4个周期)，其每周期为256点，并可放大或缩小。

启动电流 CA8335新功能

启动电流是电气设备启动时的最大电流。这个测量模式有助于正确地设计装机容量。
包络曲线有效值波　形

软件:

CA8335系列产品可以运用两种软件产品来进行数据处理：
Power Analyzer Transfr 可进行基本信息处理，
Dataview 则适用于更数据处理。

Power Analyzer Transfr

仪器编程：设置，记录，告警
对已记录的数据和告警进行处理
数据分析符合EN50160标准
截屏快照和暂态的传输波形
数据导出为Excel格式
在Windows视窗系统中将数据导出为图形格式

DataView

DataView软件，操作简单，可自动识别与PC相连的仪器，并打开相应的菜单。

用户可直接存取：

√仪器内记录的数据
√仪器的设置
√各种实时测量
√打印报告
√数据库管理

仪器可经由USB或RS232接口
与PC连接。它与CA公司其他产品相互兼容。
最低配置要求：
Windows 2000/ Windows XP/ Windows Vista\

详细技术参数标准配置

产品型号		C.A 8334	Qualistar+ C.A 8335
通道数		3U/4I	4U/4I
电压(有效值AC+DC)	线电压	6V-960V	10V-1000V
	相电压	6V-480V	10V-1000V
电流(有效值AC+DC)		100mA-6500A
MN 钳头		MN93:2-240A; MN93A:0.005A-5A/0.1A-120A
C 钳头		3A-1200A
AmpFLEX或MA 钳头		30A-6500A
PAC 钳头		10A-1000AAC/10A-1400ADC
频　率		40Hz-69Hz
电力电量参数		W,VA,var,PF,DPF,cosφ,tanφ
电能参数		Wh,varh,VAh
谐　波		有
THD		有，0-50次，各相
模式		有
暂态记录次数		50	300
电压闪变		有
启动电流模式		4周期	有，>1分钟
三相不平衡度		有
记录（参数，每秒记录1点）		42分钟	1个月
最小/最大记录值		-	有
告　警		10种不同类型4000次	40种不同类型10000次
电流传感器识别		8	8+
峰　值		有
相量图显示		自动
显示屏		1/4VGA LCD彩屏，320×240，对角线148mm
截屏快照容量		12个	50个
电气安规		IEC 61010 1000V CATⅢ/600V CATⅣ
菜单语言		6	20+
通讯接口		RS232/USB	B型USB
电　源		9.6V镍氢可充电电池	9.6V镍氢可充电电池，外部充电器/600V CAT Ⅳ
外形尺寸		240×180×55mm
重　量		2.1Kg	1.9Kg

仪器单独设计描述(不包括电流传感器)

下面的数据是建立在理想的电流传感器（完线形并且没有相位移）基础上的。电流指标（以及相关参数）分为两类："除AmpFLEX/TM和Mini-AmpFLEX 电流传感器外"和"AmpFLEX/TM和 Mini-AmpFLEX电流传感器"，来分别介绍。

测量		测量范围		显示分辨率	参考范围内的最大误差
		最小值	最大值
频率		40 Hz	69 Hz	0.01 Hz	±(1pt)
相电压真有效值（TRMS）		10V	1,000V(1)	0.1 V V < 1000 V	±(0.5%+2pts)
				1 V V ³ 1000 V	±(0.5%+1pt)
线电压真有效值（TRMS)		10V	2,000V(2)	0.1 V V < 1000 V	±(0.5%+2pts)
				1 V V ³ 1000 V	±(0.5%+1pt)
直流电压		10V	1000V	0.1 V V < 1000 V	±(1%+5pts)
				1 V V ³ 1000 V	±(1%+1pt)
电流真有效值（TRMS）	除Ampflex/TM 和Mini-AmpFLEX 电流传感器外	Inom÷1000 [A]	1.2×Inom [A]	0.1 A I < 1000 A	±(0.5%+2pts)
				1 A I ³ 1000 A	±(0.5%+1pt)
	Ampflex/TM 和Mini-AmpFLEX电流传感器	10A	6500A	0.1 A I < 1000 A	±(0.5%+1A)
				1 A I ³ 1000 A
直流电流		1A	1200A(3)	0.1 A I < 1000 A	±(1%+1A)
				1 A I ³ 1000 A
电流极值	除Ampflex/TM 和Mini-AmpFLEX电流传感器外	Inom÷1000 [A]	1.7×Inom [A](4)	0.1 A I < 1000 A	±(1%+1A)
	Ampflex/TM和 Mini-AmpFLEX电流传感器	10A	9,190 A(5)	1 A I ³ 1000 A
半个周期电流TRMS(7)	除Ampflex/TM 和Mini-AmpFLEX 电流传感器外	Inom÷100 [A]	1.2×Inom [A]	0.1 A I < 1000 A	±(1%+1A)
				1 A I ³ 1000 A
	Ampflex/TM 和Mini-AmpFLEX电流传感器	100A	6500A	0.1 A I < 1000 A	±(1.5%+4A)
				1 A I ³ 1000 A
相电压极值		10V	1414V(6)	0.1 V V < 1000 V	±(1%+1V)
				1 V V ³ 1000 V
线电压极值		10V	2828V(7)	0.1 V U < 1000 V	±(1%+1V)
				1 V U ³ 1000 V

(1) 1000 VRMS, category III, 前提是每个端子与地之间的电压不超过1000 VRMS
(2) 两相 (相反的相) – 也需要满足 (1).
(3) PAC 电流钳的限制。
(4)
(5)
(6)
(7)

测量		测量范围		显示分辨率	参考范围内的最大误差
		最小值	最大值
半个周期相电压TRMS(3)		10 V	1,000 V(1)	0.1 V V < 1000 V	±(0.8 % + 1 V)
				1 V V ³ 1000 V
半个周期线电压 TRMS (3)		10 V	2,000 V(2)	0.1 V U < 1000 V	±(0.8 % + 1 V)
				1 V U ³ 1000 V
峰值因数		1	3,99	0,01	±(1 % + 2 pts)
		4	9,99	0,01	±(5 % + 2 pts)
有功功率	除Ampflex/TM 和Mini-AmpFLEX 电流传感器外	0 W	9999 kW	1 V U ³ 1000 V	±(1 %) Cos f ³ 0.8
					±(1.5 %+10 pts) 0,2 £ Cos f < 0.8
	Ampfflex/TM 和Mini-AmpFLEX电流传感器	0 W	9999 kW	4 digits	±(1 %) Cos f ³ 0.8
					±(1.5 %+10 pts) 0.5 £ Cos f < 0.8
无功功率电感性 & 电容性	除Ampflex/TM 和Mini-AmpFLEX 电流传感器外	0 VAR	9999 kVAR	4 digits	±(1 %) Sin f ³ 0.5
					±(1.5 %+10 pts) 0.2 £ Sin f < 0.5
	Ampflex/TM 和Mini-AmpFLEX电流传感器	0 VAR	9999 kVAR	4 digits	±(1.5 %) Sin f ³ 0.5
					±(2.5 %+20 pts) 0.2 £ Sin f < 0.5
视在功率		0 VA	9999 kVA	4 digits	±(1 %)
功率因数		-1	1	0,001	±(1.5 %) Cos f ³ 0.5
					±(1.5 %+10 pts) 0,2 £ Cos f < 0.5

(1) 1000 VRMS, category III, 前提是每个端子与地之间的电压不超过1000 VRMS
(2) 两相 (相反的相) – 也需要满足 (1).
(3) 警示：: 偏差的绝对值不超过最大振幅的95% 。
换言之，, s(t) = S × sin(t) + O, we have |O|  0.95 × S (S为正).
在波形模式下的最大值与最小值，在报警和启动电流模式下的VRMS 和 ARMS (不包括中性线通道)，都是半个周期值。

Measuring		Measurement scope		Display resolution	Maximum error in the field of reference
		Minimum	Maximum
有功电能	除Ampflex/TM 和Mini-AmpFLEX 电流传感器外	0 Wh	9999 MWh	4 digits	±(1 %) Cos f ³ 0.8
					±(1,5 %) 0,2£ Cos f < 0.8
	Ampflex/TM 和Mini-AmpFLEX电流传感器	0 Wh	9999 MWh	4 digits	±(1 %) Cosf ³ 0.8
					±(1,5 %) 0,5£Cosf< 0.8
无功电能电感性 & 电容性	除Ampflex/TM 和Mini-AmpFLEX 电流传感器外	0 VARh	9999 MVARh	4 digits	±(1 %) Sin f ³ 0.5
					±(1,5 %) 0,2£ Sin f < 0.5
	Ampflex/TM 和Mini-AmpFLEX电流传感器	0 VARh	9999 MVARh	4 digits	±(1.5 %) Sin f ³ 0.5
					±(2,5 %) 0,2£ Sin f < 0.5
视在电能		0 VAh	9999 MVAh	4 digits	±(1 %)
相位角		-179°	180°	1°	±(2°)
Tangent VA³50VA		-32.76	32.76	0.001 Tan f < 10	±(1°) for f
				0.01 Tan f ³ 10
功率因数位移 (DPF)		-1	1	0.001	±(1°)forf & ±(5 pts) for DPF
谐波比 ∈[1;50] (Vrms>50V)		0 %	999,9 %	0,1 %	±(1%+5pts)
除Ampflex/TM和Mini-AmpFLEX电流传感器外 (Irms>3×Inom÷100)
flex/TM 和Mini-AmpFLEX电流传感器(Irms>Inom÷10)
谐波角 (Vrms>50V)		-179°	180°	1°	±(3°) ∈[1;25]
除Ampflex/TM和Mini-AmpFLEX电流传感器外 (Irms>3×Inom÷100)
Ampflex/TM 和Mini-AmpFLEX电流传感器(Irms>Inom÷10)					±(10°) ∈[26;50]
整体谐波比 (THDorTHD-F) rank£50		0 %	999,9 %	0,1 %	±(1%+5pts)
失真度 (DForTHD-R) £50		0 %	999,9 %	0,1 %	±(1%+10pts)
K因数		1	99,99	0,01	±(5 %)
不平衡 (三相系统)		0 %	100 %	0,1 %	±(1 %)

电流传感器特性 (线性化之后)
经过仪器内的典型校正，传感器的误差将会相互抵消。根据传感器的类型和电路的增益（自动检测），仪器会自动校正相位和幅度。

传感器类型	电流 TRMS	电流IRMS最大误差	相位角f最大误差
PAC93钳头 1000A	[1 A～10 A]	±(1.5 % + 1 A)	N.S.
	[10 A～100 A]	±(1.5 % + 1 A)	±(2°)
	[100 A～800 A]	±(3 %)	±(1,5°)
	[800 A～1200 A]	±(5 %)	±(1,5°)
C193钳头 1000A	[1 A～3 A]	±(0,8 %)	N.S.
	[3 A～10 A]	±(0,8 %)	±(1°)
	[10 A～100 A]	±(0,3 %)	±(0,5°)
	[100 A～1200 A]	±(0,2 %)	±(0,3°)
AmpFLEX/TMA193 6500A	[10 A～100 A]	±(3 %)	±(1°)
AmpFLEX/TMA193 6500A	[100 A～6500 A]	±(2 %)	±(0,5°)
Mini-AmpFlexMA193 6500A	[10 A～100 A]	±(3 %)	±(1°)
Mini-AmpFlexMA193 6500A	[100 A～6500 A]	±(2 %)	±(0,5°)
MN93钳头 200A	[0.5 A～2 A]	±(3 % + 1 A)	N.S.
	[2 A～10 A]	±(3 % + 1 A)	±(6°)
	[10 A～100 A]	±(2.5 % + 1 A)	±(3°)
	[100 A～240 A]	±(1 % + 1 A)	±(2°)
MN93A钳头 100A	[100 mA～300 mA]	±(0.7 % + 2 mA)	N.S.
	[300 mA～1 A]	±(0.7 % + 2 mA)	±(1,5°)
	[1 A～120 A]	±(0,7 %)	±(0,7°)
MN93A钳头 5A	[5 mA～50 mA]	±(1 % + 0.1 mA)	±(1,7°)
	[50 mA～500 mA]	±(1 %)	±(1°)
	[500 mA～6 A]	±(0,7 %)	±(1°)
Adapter 5A	[5 mA～50 mA]	±(1 %)	±(1°)
Adapter 5A	[50 mA～6 A]	±(0,5 %)	±(0°)

N.S. = "未规定"

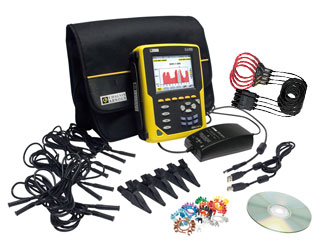

标准配置

1）A8335主机+MA193(220m)电流钳,电流量程:10~6500Aac,直径:70m,线径:6mm
2）安全导线(带黑色香蕉插头)5个
3）鳄鱼夹(黑色)5个
4）用户手册光盘1个
5）USB连接线1个
6）8芯电池(9.6V可充电镍氢电池,容量4000毫安时)1个（已经装入仪器）
7）适配器(600VRVS CAT IV)1个
8）便携软包1个
9）色环12个
10）检定证书1个
11）安全记录1个
12）PAT测试软件1个
13）2G SD存储卡1个（已经装入仪器）

选配附件：

MN钳头.................P01120425B
MN93A钳头..............P01120534B
C 钳头.................P01120323B
PAC钳头................P01120079B
AMP450钳头.............P01120526B
AMP800钳头.............P01120531B
5A BOX.................P01101959
DataView...............P01102058
CA8335电源适配器.......P01102057
