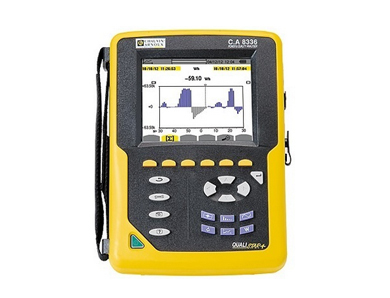

法国CA8336三相电能质量分析仪

型号:CA8336品牌:法国CA


为检验和维修队在工业或行政建筑物设计, Qualistar 可以提供的主要电气网络质量特性的快照。

仪器操作简单,测量值,这部仪器还可提供大量的计算值和一些处理函数。

产品特点:

各相电压真有效(TRMS)值测量:达1000 Vrms AC/DC

各相电流真有效(TRMS)值测量:可至60 KA(依据电流钳型号)

频率测量范围:40至69Hz

电流钳直接测量中性线电流

电压及电流波峰因数计算

变压器K因数计算

电压短时闪变计算

三相电压、电流不平衡度计算

电压、电流或功率谐波相位角和谐波含有率测量(相对基波),至50次谐波

谐波模式下,各次谐波含量序列排列显示,并计算总谐波畸变率

实时三相电压/电流相位图显示(包含各相有效值和相角)

测量各相有功、无功及视在功率值及其三相总值

功率因数、位移功率因数及正切因数计算显示

暂态(瞬时)模式下,可记录(带时间标记)瞬时的电压电流干扰波形:如电压骤升、骤降及中断等

在趋势图模式下,可记录储存参数

电动机启动电流过程监测记录

配置USB通讯接口,标配中文化Power Analyzer Transfer(PAT)软件,可用于组态设置仪器、将测量记录数据导入PC,转换数据为Excel格式等,并可实时显示各电量参数及波形图、相位图等

可选购DataView软件(已中文化),用于自动生成EN50160格式报表

产品应用:

低压变配电室内的主变压器、及各供电回路的电能质量检测

医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断,进行预防性维护检测

诊断谐波来源,是由电源端引入或是负载端发出

供电回路的电力功率分配验证

测量并记录电力系统的负载曲线(kW、VAR、VA)

供电回路电能计量(kVAh, VARh, kWh),进行节能改造分析

开关柜/配电盘和其它电气设备、旋转电机设备的故障分析

电动机启动电流过程分析

诊断电力变压器的K因数

技术参数:

通道数

4U / 4I, 输入:5V / 4I

电压(有效值AC+DC)

2V ~ 1000 V

电压比率

大至 500 KV

电流(有效值AC+DC)

 大至 60 KA

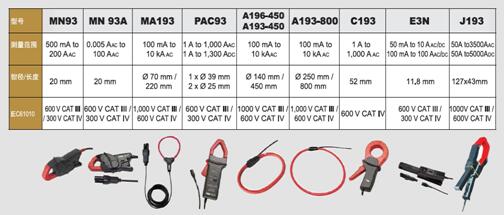

MN钳头

MN93:500mA ~ 200Aac;  MN93A:0.005A~100Aac

C193 钳头

1A~1000Aac

AmpFLEX或MA193钳头

100mA ~ 10,000Aac

PAC93钳头

1A ~ 1300Aac/dc

E3N 钳头

50mA ~ 100Aac/dc

频率

40Hz ~ 69Hz

电力电量参数

W,VA,var,PF,DPF,cosφ,tanφ

电能参数

Wh,varh,Vah

谐波

THD

有,0 ~ 50 次,各相

模式

暂态记录次数

210

电压闪变

启动电流模式

有,> 10分钟

三相不平衡度

记录

2周至几年

最小/最大记录值

告警

40种不同类型10,000次

电流传感器识别

8+

峰值

相量图显示

自动

显示屏

1/4 VGA TFT彩屏,320 x 240 , 对角线 148mm

截屏快照容量

50个

电气安规

IEC 61010 1000V Cat III / 600V CAT IV

菜单语言

27种,含中文

通讯接口

USB

电源

9.6V镍氢可充电电池,外部充电器/600V CAT IV

外形尺寸

240 x 180 x 55 mm

重量

1.9kg



附件:
